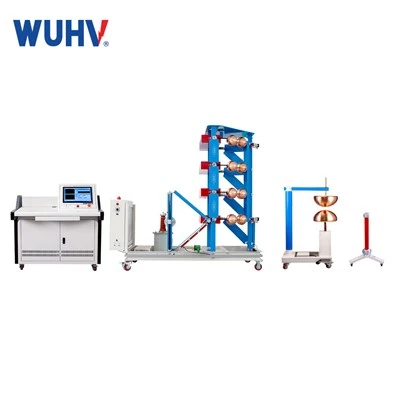

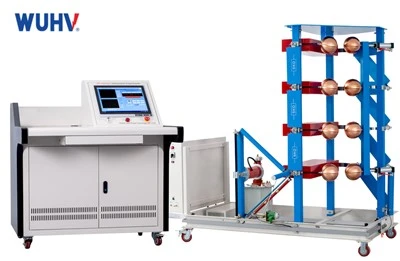

Generator Tegangan Implus



(1) Peralatan utama terdiri dari 2~ 6~ bagian yang berubah-ubah, membentuk struktur menara gabungan. Setiap tingkat ditumpuk selangkah demi selangkah, membuat pembongkaran dan inspeksi menjadi mudah, dan keseluruhan struktur stabil;
(2) Tubuh mengadopsi metode pengisian simetris bilateral, dengan pengaturan tegangan arus konstan silikon yang dapat dikontrol, terus menerus disesuaikan dari nol ke tegangan yang disetel, dan catu daya pengisian daya mati secara otomatis pada saat penyalaan dan pengosongan. Perangkat tumpukan silikon penyearah dipasang pada badan tumbukan untuk membentuk perangkat terintegrasi pengisian dan penyearah, dengan tegangan pengenal 200kV per tahap;
(3) Pilar insulasi pada badan utama adalah struktur menara 6-tingkat. Setiap tingkat mencakup 2 kapasitor pulsa terendam minyak cangkang besi MWF100-1,0, yang digantung di bagian luar braket baja dan dihubungkan satu sama lain dengan pelat kain kaca epoksi untuk membentuk komponen lengkap. Empat pipa epoksi digunakan untuk menopang komponen, dengan total 6 tingkat, ditumpuk menjadi{10}}menara bertekanan tinggi. Resistor pengisian daya, resistor kepala gelombang, resistor ekor gelombang, dan celah bola pengapian, dll. Ketika gelombang petir dihasilkan, hubung singkat resistor kepala gelombang yang beroperasi dengan batang hubung singkat,
Pilih hambatan kepala gelombang petir, hambatan ekor, dan nomor tahap yang sesuai; Bila kapasitansi sampel uji lebih besar dari 3000pF dan kurang dari 10000pF, lepaskan batang hubung singkat dan operasikan resistor kepala gelombang eksternal untuk menempatkan resistor modulasi kapasitas yang sesuai ke dalam sirkuit. Ketika gelombang tegangan impuls operasional dihasilkan, lepaskan batang hubung singkat, sambungkan resistor kepala gelombang eksternal dari gelombang operasional ke sirkuit pelepasan, lepaskan resistor ekor dari setiap tingkat gelombang petir, dan sambungkan resistor ekor gelombang operasional ke sirkuit pelepasan.
(4) Kapasitor pulsa tunggal 10,05F, tegangan kerja DC 100kV, induktansi kapasitor 0,2 jam, isolasi terendam minyak film komposit. Dalam kondisi kerja normal dan lingkungan kerja, bushing keluaran kapasitor dapat menahan tegangan vertikal 15kg sekaligus memastikan tidak ada kerusakan atau kebocoran oli;
(5) Resistor gelombang depan dan belakang mengadopsi struktur berbentuk pelat, tanpa belitan induktif, dan memiliki induktansi mandiri 2,5H (tujuan mengurangi induktansi adalah untuk meningkatkan kapasitas beban. Untuk beban berkapasitas sangat besar (seperti beban yang lebih besar dari 5000PF), kombinasi kapasitor gelombang eksternal dan resistor gelombang yang sesuai dapat digunakan untuk meningkatkan beban), Semua sambungannya dilengkapi pegas-;
(6) Braket resistor kepala gelombang (depan) dan ekor gelombang dapat terdiri dari empat resistor yang dihubungkan secara paralel pada waktu yang sama. Panjang resistor kepala gelombang (depan) dan ekor gelombang sama dan dapat digunakan secara bergantian. Tiap tahap dilengkapi dengan lokasi untuk menyimpan resistor pengatur gelombang berlebih dan batang hubung singkat; Memasukkan batang hubung singkat-dapat memfasilitasi pengoperasian seri generator;
(7) Set lengkap dilengkapi dengan 3 set resistor kepala gelombang petir dan 2 set resistor ekor gelombang; (termasuk satu set resistor celah)
(8) Celah bola tingkat pertama dipicu oleh polaritas dua sisi yang berlawanan, dan celah bola tingkat kedua hingga kesembilan semuanya dipicu oleh tiga celah bola, dengan tingkat kesalahan operasi sinkron atau tingkat penolakan tidak lebih dari 2%; Rentang sinkronisasi lebih besar dari atau sama dengan 20%.
(9) Jarak antara setiap tingkat celah bola diatur secara linier oleh motor listrik, dan sistem kontrol menunjukkan tegangan pengisian yang sesuai dengan jarak bola. Struktur transmisi dilengkapi dengan sakelar batas atas dan bawah;
(10) Jarak celah bola dapat diatur secara manual atau otomatis pada sistem kontrol;
(11) Badan dapat digunakan secara paralel setiap dua level atau lebih, dan batang penghubung paralel mengadopsi konektor terpadu untuk memudahkan penggantian. Perangkat ini dapat mengakomodasi resistor modulasi gelombang berlebih tanpa mempengaruhi kinerja listrik;
(12) Badan utama dilengkapi dengan tangga insulasi, dan terdapat platform insulasi setiap tiga tingkat. Kapasitas muatannya dirancang sebesar 120kg untuk memudahkan penggantian komponen pengatur gelombang oleh staf. Setiap level diuji dan disimpan dengan braket untuk resistor pengatur gelombang dan batang penghubung;
(13) Bagian bawah badan mengadopsi kolom insulasi padat, sedangkan tingkat lainnya menggunakan dua silinder insulasi tertutup ujung dengan kinerja penyegelan yang baik;
(14) Tindakan anti corona dilakukan di semua tingkatan, dan tidak akan ada corona yang signifikan selama seluruh proses pengisian.
(15) Dilengkapi dengan sistem grounding keselamatan, akan lebih mudah bagi personel penguji untuk memulai sistem grounding saat memanjat badan untuk mengganti resistor atau untuk pemeliharaan. Semua kapasitor harus dihubung pendek dan dibumikan.
(16) Dilengkapi dengan sistem grounding otomatis, ketika pengisian dihentikan atau tombol darurat ditekan, sistem grounding otomatis dimulai, dan kapasitor utama generator secara otomatis dibumikan melalui resistor pelepasan;
(17) Insulasi antar tingkat dan dukungan mekanis dapat menahan tegangan DC 220kV tanpa pelepasan.
(18) Tangga insulasi panjat yang dipasang pada badan nyaman untuk digunakan serta aman dan andal. Kekuatan mekanik tubuh dapat sepenuhnya memenuhi persyaratan mekanik dan listrik.
(19) Bagian atas generator dilengkapi dengan penutup pemerataan tekanan, yang terdiri dari cincin tabung baja tahan karat dengan diameter 19 yang dilas menjadi satu.





Tegangan impuls petir nominal	±1200 kV
Tegangan tahap terukur	±200 kV
Nilai tegangan pengisian	±100 kV
Kapasitansi nominal (energi)	60 kJ
Kapasitansi impuls total	0,0833 μF (kapasitor pulsa tunggal: 1,0 μF / 100 kV, total 18 buah)
Nomor tiang	6 buah
Kapasitas listrik satu bagian	1.0 μF
Energi satu bagian	10 kJ





Ketika kapasitansi beban di bawah 300-4000PF, dapat menghasilkan:

Gelombang penuh impuls petir standar	1.2 ± 30% μs / 50 ± 20% μs
Toleransi amplitudo	±3%
Osilasi puncak	Kurang dari atau sama dengan 5% amplitudo
Waktu pemotongan	2–6 μs, penundaan dapat dikontrol
Efisiensi	Lebih besar dari atau sama dengan 90%
Kemampuan-penghasil gelombang yang dipotong	Dengan menggunakan alat pencacah, gelombang impuls petir dengan waktu pencacahan 2–6 s dapat dihasilkan
Dispersi gelombang-terpotong	< 100 ns

Kedua jenis parameter bentuk gelombang tegangan impuls dan deviasinya memenuhi persyaratan standar nasional GB311 dan GB16927 yang relevan.



Tegangan keluaran minimum	>10% Tidak
Rentang sinkronisasi	Tingkat tegangan berada dalam kisaran 20% hingga 100% dari tegangan pengenal, dan rentang sinkronisasi polaritas positif dan negatif lebih besar dari atau sama dengan 20%.
Laju pelepasan sinkron yang-di luar-kendali	< 2%
Induktansi tubuh	Kurang dari atau sama dengan 55 μH
Rentang pengapian	10%–100% Un
Ketidakstabilan tegangan pengisian	< ±1.0%
Penyimpangan antara tegangan pengisian dan tegangan referensi	< ±1.0%
Faktor pemanfaatan tegangan	• Ketika kapasitansi beban di bawah 1000 pF, faktor pemanfaatan tegangan gelombang petir standar lebih besar dari atau sama dengan 90%, dan faktor pemanfaatan tegangan gelombang penuh tegangan impuls operasi standar lebih besar dari atau sama dengan 85%. • Ketika kapasitansi beban di bawah 3000 pF, koefisien pemanfaatan tegangan gelombang petir standar lebih besar dari atau sama dengan 85%, dan koefisien pemanfaatan tegangan gelombang penuh tegangan impuls operasi standar lebih besar dari atau sama dengan 75%.
Lamanya	Pengoperasian berkelanjutan dapat dicapai dengan pengisian dan pengosongan setiap 120 detik di atas tegangan pengenal 70%, dan pengoperasian berkelanjutan dapat dicapai di bawah tegangan pengenal 70%.



Daftar Peralatan

Barang	JUMLAH
Badan generator tegangan impuls (termasuk semua komponen modulasi bentuk gelombang)	1 set
Perangkat pengisi daya DC	1 set
Pembagi tegangan kapasitor redaman lemah	1 set
Perangkat pemutus multi bola	1 set

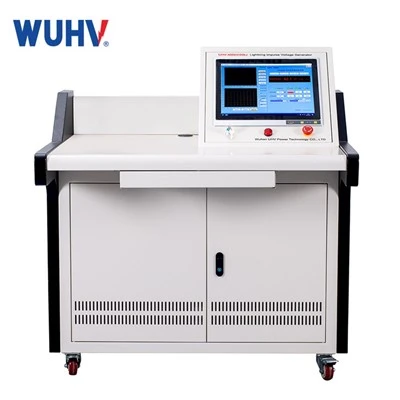

Sistem pengukuran-yang dikendalikan komputer	1 set
Aksesori (Kabel pengukuran sirkuit sekunder, jalur kontrol, resistansi kepala gelombang, resistansi ekor gelombang, batang grounding, foil tembaga grounding, dll)	1 set





1. Kontrol Bentuk Gelombang yang Tepat: Platform kontrol digital sepenuhnya yang dikembangkan sendiri dan sirkuit pembentuk bentuk gelombang menghasilkan gelombang petir penuh/terpotong standar (1,2/50μs, 1,2/2~5μs) dengan distorsi Kurang dari atau sama dengan 2%, jauh lebih baik daripada standar nasional Kurang dari atau sama dengan 5%.
2. Anti-interferensi yang Kuat: Dirancang untuk lingkungan EM yang keras (gardu induk, pabrik kimia); isolasi serat + pelindung memastikan bentuk gelombang yang stabil dan berulang dalam kondisi kompleks.
3. Kontrol Loop Tertutup-presisi tinggi: Akurasi umpan balik voltase pengisian daya 0,5% + 1GS/s pengambilan sampel kecepatan tinggi-menangkap detail bentuk gelombang tingkat-mikrodetik untuk data yang akurat dan andal.
4.Desain Modular Ultra-kompak: Struktur kapasitor berinsulasi penuh 4-tahap mengurangi ukuran sebesar ~40% dibandingkan sistem tradisional; ideal untuk lokasi dengan ruang terbatas (pegunungan, pembangkit listrik tenaga angin lepas pantai, gardu induk kompak).
5. Cakupan Tegangan Lebar: Tingkat tegangan yang dapat disesuaikan dari MV ke UHV; satu sistem cocok dengan beberapa DUT kelas-tegangan (transformator, GIS, kabel, isolator, dll.).
6. Kapasitas Beban yang Kuat: Mempertahankan bentuk gelombang standar tanpa distorsi yang jelas bahkan untuk beban kapasitif/induktif yang besar.
7.Otomasi-proses penuh: Operasi satu-klik secara otomatis-menyelesaikan pengisian, pemicuan, pengosongan, akuisisi, analisis, penyimpanan; 70% lebih sedikit pekerjaan manual.
8.Analisis & Pelaporan Cerdas: Otomatis-menghitung parameter bentuk gelombang, membandingkan dengan standar, menghasilkan laporan yang sesuai dengan IEC/GB-; mendukung ekspor data dan pemutaran ulang bentuk gelombang.
9.Pengoperasian multi-mode: Tersedia mode manual / otomatis / yang dapat diprogram; mudah bagi pengguna baru, efisien bagi para ahli.
10. Perlindungan Keselamatan Komprehensif: Interlock HV, interlock pintu, penghentian darurat, perlindungan tegangan lebih/arus lebih, pelepasan tegangan sisa otomatis; pelepasan penuh setelah pengujian menghilangkan bahaya sengatan listrik.
11.Kontrol-terisolasi serat: Komunikasi serat antara konsol dan badan utama HV menyediakan isolasi listrik lengkap untuk melindungi operator.
12. Insulasi yang Andal: Komponen utama menggunakan insulasi epoksi/porselen dengan jarak rambat yang cukup untuk pengoperasian yang aman-jangka panjang.

13.Langsung dari Produsen,-hemat biaya: Perusahaan-teknologi tinggi di Lembah Optik Wuhan; Penelitian dan pengembangan dan produksi sendiri, tanpa perantara, nilai lebih baik untuk spesifikasi yang sama.
14. Sertifikasi Resmi: ISO, CNAS, CE; 20+ paten; terbukti di Jaringan Negara & proyek-proyek besar (misalnya, kabel bawah laut Zhoushan 500kV).
15.Layanan Cepat Nasional: respons 2-jam, 48-jam kedatangan-di lokasi; Dukungan teknis 24/7, commissioning di tempat + pelatihan + purna jual.
16. Keahlian Hampir 20 Tahun: Mengkhususkan diri dalam pengujian HV dengan tingkat pengulangan pelanggan 98% dan reputasi industri yang kuat.
17.Dioptimalkan untuk Lingkungan Keras: Disesuaikan dengan kelembaban tinggi, debu, gangguan kuat, kondisi mudah terbakar/meledak; dirancang untuk pabrik kimia, pembangkit listrik, gardu induk.
18. Solusi Khusus: Tegangan, bentuk gelombang, antarmuka, perangkat lunak dapat disesuaikan dengan DUT, situs, standar (GB/IEC/ANSI).







Uji tegangan ketahanan impuls petir pada trafo





Uji tegangan ketahanan impuls petir untuk isolator



Uji tegangan ketahanan impuls petir untuk isolator





Sebagai salah satu produsen dan pemasok generator tegangan implus terkemuka di Tiongkok, kami dengan hangat menyambut Anda untuk membeli-generator tegangan implus bermutu tinggi buatan Tiongkok di sini dari pabrik kami. Untuk konsultasi harga, hubungi kami.
