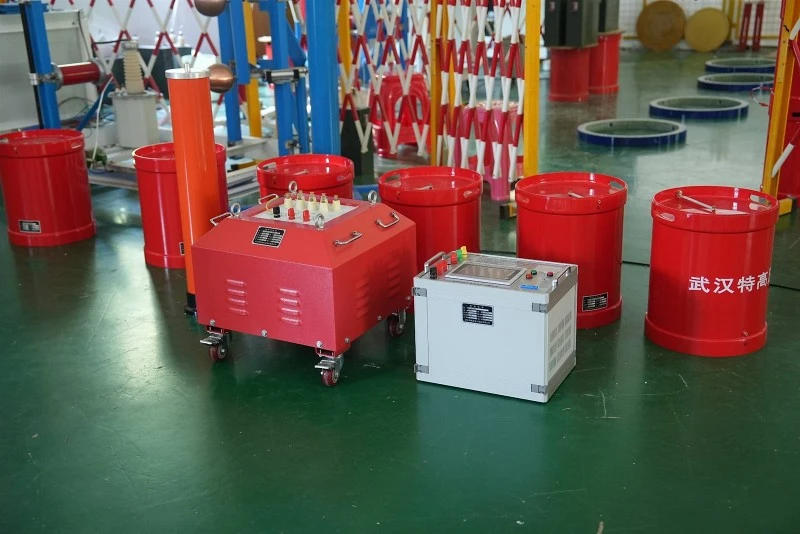

Analisis rangkaian resonansi seri RCL? Wuhan UHV mengkhususkan diri dalam produksiresonansi seri, dengan berbagai pilihan produk dan pengujian kelistrikan profesional. Untuk menemukanresonansi seri, pilih UHV Wuhan.
Ketika jaringan port tunggal yang berisi elemen induktif, kapasitif, dan resistif mengalami resonansi pada frekuensi operasi tertentu ketika fase bentuk gelombang tegangan dan arus port sama, hal itu disebut resonansi rangkaian. Rangkaian yang dapat beresonansi disebut rangkaian resonansi. Sirkuit resonansi banyak digunakan dalam teknik elektronik dan komunikasi.
Rangkaian resonansi seri RLC
Gambar 12-15 (a) menunjukkan rangkaian resonansi seri RLC, dan Gambar 12-15 (b) adalah model fasornya
Gambar 12-15
Setiap jaringan dua terminal pasif yang terdiri dari resistor R, induktor L, dan kapasitor C beresonansi ketika arus masukan sefasa dengan tegangan masukan. Studi tentang fenomena resonansi memiliki signifikansi praktis yang signifikan. Di satu sisi, fenomena resonansi banyak digunakan dalam rangkaian pemilihan frekuensi dan penyaringan dalam teknologi elektronik. Di sisi lain, resonansi pada sistem tenaga listrik memang sangat berbahaya dan harus dihindari atau ditekan. Eksperimen rangkaian resonansi seri RLC merupakan eksperimen rutin dalam "analisis rangkaian". Tujuan dari percobaan ini adalah untuk memahami dan menguasai secara mendalam karakteristik kondisi resonansi, impedansi, arus, dan tegangan rangkaian resonansi seri RLC, serta mengukur kurva karakteristik resonansi dengan mengatur frekuensi sumber sinyal.
Dengan menggabungkan eksperimen tradisional dengan simulasi, karakteristik resonansi rangkaian seri RLC diukur menggunakan eksperimen tradisional. Hasil pengukuran menunjukkan bahwa eksperimen tradisional memiliki kesalahan yang signifikan pada komponennya, sehingga beberapa data eksperimen menyimpang secara signifikan dari nilai teoritis, yang tidak kondusif bagi pemahaman dan penyerapan pengetahuan teoritis rangkaian resonansi seri. Oleh karena itu, dengan menggunakan perangkat lunak simulasi sebagai platform, serangkaian simulasi dilakukan untuk menjembatani kesenjangan antara pembelajaran teoretis dan eksperimen tradisional, dan untuk menyelidiki karakteristik resonansi rangkaian seri RLC. Dengan membandingkan nilai teoritis, nilai pengukuran aktual, dan nilai simulasi perangkat lunak secara horizontal, kita juga dapat memperoleh pemahaman tertentu tentang masalah yang ada dalam eksperimen tradisional.
Pengaruh Faktor Kualitas terhadap Karakteristik Rangkaian
Untuk rangkaian resonansi seri RLC, arus loop bervariasi dengan frekuensi sinyal input. Pada frekuensi resonansi f0, arus loop maksimum, sedangkan pada pita frekuensi jauh dari f0, arus loop sangat ditekan. Karakteristik ini disebut selektivitas. Semakin besar faktor kualitas Q rangkaian, semakin besar pula getaran kurva resonansi arus rangkaian. Semakin baik selektivitasnya.
Eksperimen rangkaian resonansi seri RLC tradisional memiliki resistansi internal di kotak sensor titik sebenarnya, dan nilai resistansinya bervariasi sesuai frekuensi sumber sinyal, sehingga terjadi perbedaan yang signifikan antara frekuensi resonansi dan tegangan setiap komponen selama resonansi dan nilai teoritis yang dihitung, menyebabkan terputusnya hubungan antara eksperimen dan pembelajaran teoretis. Untuk mengatasi masalah yang ada dalam eksperimen tradisional dan memperdalam pencernaan dan penyerapan pengetahuan teoretis, perangkat lunak simulasi diperkenalkan ke dalam eksperimen untuk mensimulasikan karakteristik frekuensi tegangan setiap komponen dan karakteristik frekuensi arus suap dalam faktor kualitas yang berbeda. Ini mengisi kesenjangan dalam eksperimen tradisional dan memungkinkan kita memahami karakteristik rangkaian selama resonansi secara komprehensif dan mendalam.
