Adalahresonansi serisetara dengan korsleting? Wuhan UHV mengkhususkan diri dalam produksiresonansi seri, dengan berbagai pilihan produk dan pengujian kelistrikan profesional. Untuk menemukanresonansi seri, pilih UHV Wuhan.
Pada rangkaian AC dengan resistor R, induktor L, dan kapasitor C,resonansi seriumumnya menghasilkan fase tegangan dan arus yang berbeda pada kedua ujung rangkaian. Jika kita menyesuaikan parameter atau frekuensi daya komponen rangkaian (L atau C), kita dapat membuat fasanya sama, dan seluruh rangkaian tampak resistif murni. Ketika suatu rangkaian mencapai keadaan ini, itu disebut resonansi. Dalam keadaan resonansi, impedansi total rangkaian mencapai atau mendekati nilai maksimumnya.

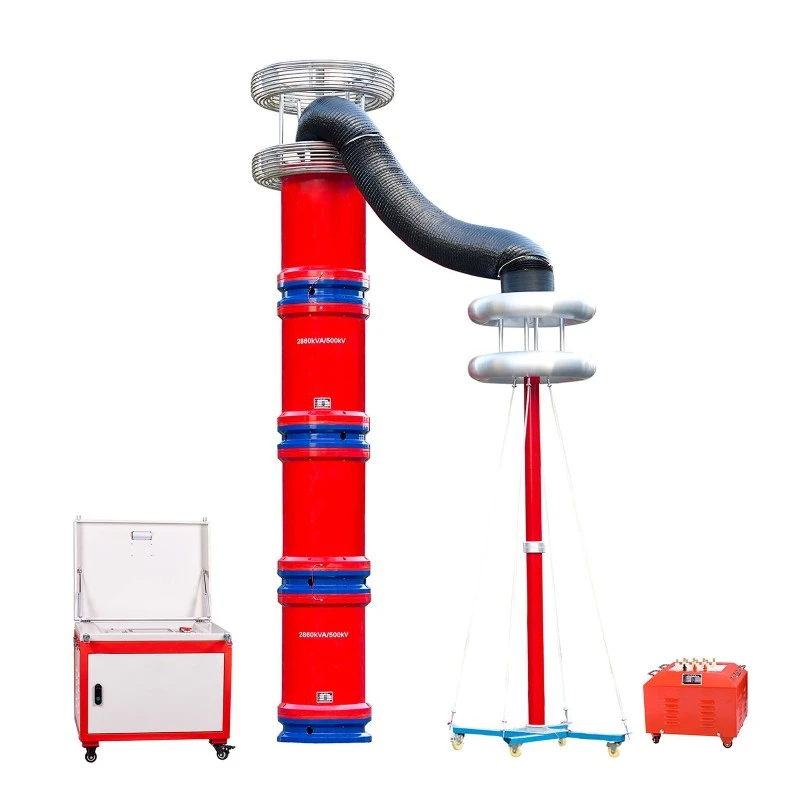

Resonansi seriterdiri dari catu daya frekuensi variabel, transformator eksitasi, reaktor, dan pembagi tegangan kapasitif. Kapasitor dan reaktor sampel uji membentuk sambungan resonansi seri; Pembagi tegangan dihubungkan secara paralel dengan sampel uji untuk mengukur tegangan resonansi pada sampel uji dan memberikan sinyal perlindungan tegangan lebih; Output daya modulasi frekuensi digabungkan ke rangkaian resonansi seri melalui transformator eksitasi, memberikan daya eksitasi untuk resonansi seri.
Resonansi seri, juga dikenal sebagaiperangkat uji resonansi seri, mengacu pada rangkaian di mana tegangan U dan arus I memiliki fasa yang sama, dan rangkaian tersebut menunjukkan resistansi murni. Dan korsleting mengacu pada situasi di mana arus tidak mengalir melalui peralatan listrik di sirkuit dan terhubung langsung ke dua kutub catu daya. Secara konsep, resonansi seri dan hubung singkat sangatlah berbeda, lalu mengapa resonansi seri setara dengan hubung singkat?
Dalam suatu rangkaian, jika arus tidak mengalir melalui alat listrik dan langsung dihubungkan dengan kedua kutub catu daya, maka catu daya tersebut akan mengalami hubungan pendek. Berdasarkan hukum Ohm I=U/R, diketahui bahwa karena rendahnya resistansi kabel, maka arus dalam rangkaian akan sangat besar bila catu daya mengalami hubungan pendek. Arus sebesar itu tidak dapat ditopang oleh baterai atau sumber listrik lainnya, sehingga dapat menyebabkan kerusakan pada catu daya.
Kondisi untuk menghasilkanresonansi seriberada dalam rangkaian seri yang terdiri dari resistansi, induktansi, dan kapasitansi. Ketika reaktansi kapasitansi XC sama dengan reaktansi induktansi XL, yaitu XC=XL, fasa tegangan U dan arus I dalam rangkaian adalah sama, dan rangkaian tersebut menunjukkan resistansi murni. Fenomena ini disebut resonansi seri. Ketika resonansi seri terjadi pada suatu rangkaian, impedansi rangkaian Z=√ R ^ 2+(XC-XL) ^ 2=R, impedansi total dalam rangkaian diminimalkan, dan arus akan mencapai nilai maksimumnya.
Kadang-kadang dalam penggunaan praktis, ketika titik lemah isolasi sampel uji dipecah menjadiresonansi serikeadaan, rangkaian segera kehilangan resonansi dan arus loop dengan cepat turun menjadi 1/Q dari arus uji normal. Ketika rangkaian resonansi seri RLC beresonansi, Xl=Xc, Impedansi rangkaian adalah Z=R+j (Xl Xc)=R, dan tegangan bagian reaktif adalah Ux=I (Xl Xc)=0, sehingga bagian ini setara dengan hubung singkat. Oleh karena itu, rangkaian resonansi seri RLC dapat disamakan dengan rangkaian resistansi murni yang hanya mengandung R. Dalam istilah awam, jika menyangkut resonansi seri, impedansi sambungan seri LC sangat kecil, hampir nol, untuk frekuensi resonansi. Ini hampir setara dengan hubungan arus pendek pada catu daya. Dan jika ingin sirkuit resonansi ini berfungsi, Anda harus memiliki sumber arus berfrekuensi tinggi yang sangat besar untuk menyuplai daya, dibandingkan menggunakan sumber tegangan biasa.
