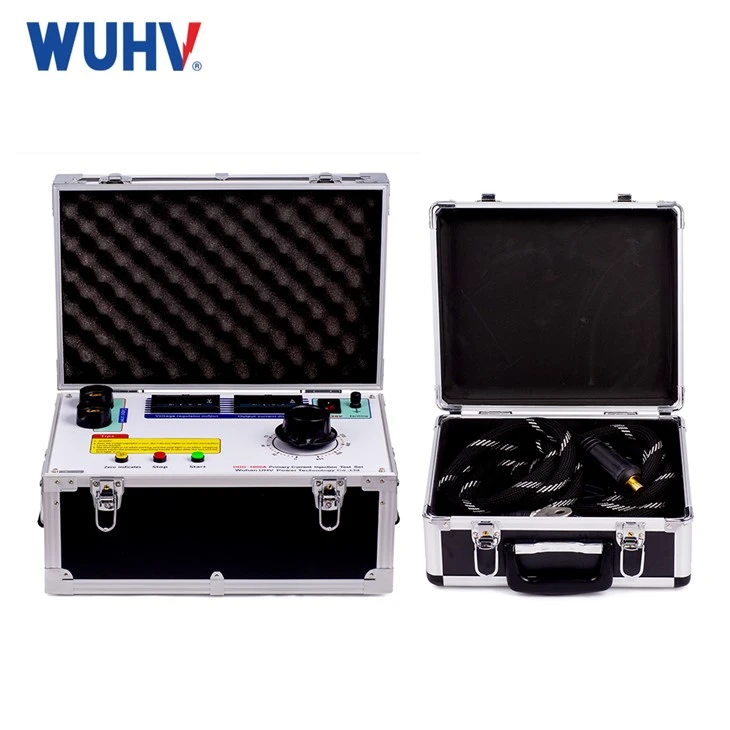

Penguji Injeksi Arus Utama

Penguji Injeksi Arus Primer adalah peralatan yang diperlukan di tempat-tempat berarus kuat. Ini banyak digunakan di pembangkit listrik, stasiun distribusi listrik, produsen listrik, lembaga penelitian dan departemen lainnya. Peralatan tersebut memiliki karakter sistem-jangka pendek atau intermiten, ukuran kecil, ringan dan perawatan mudah dan sebagainya.

1. Generator arus tinggi memiliki dua amperemeter untuk pemantauan rentang ukuran.

2. Autotransformator dapat disesuaikan secara bebas.

3. Lampu indikator status, kontrol tombol, mudah dioperasikan.

4. Struktur keseluruhan yang dapat dipisahkan mudah untuk dipindahkan.

1. Hubungkan amplifier arus dengan produk yang diuji sesuai dengan persyaratan pengujian, dan pastikan ada catu daya. (Untuk tipe split, sambungkan "input" pada panel dengan daya, "output" dengan "input" pada DDK, dan "instrumen" dengan "instrumen" pada DDK.

2. Pilih posisi Current Switch sesuai kebutuhan arus.

3. Nyalakan power, dan lampu hijau akan menyala (jika tidak, putar Saklar Tegangan berlawanan arah jarum jam ke nol hingga lampu hijau menyala). Tekan Tombol Startup, lampu hijau akan mati dan lampu merah menyala. Putar Saklar Tegangan searah jarum jam hingga arus naik ke tingkat yang diperlukan.

4. Putar Saklar Tegangan berlawanan arah jarum jam ke nol, tekan Tombol Stop, lampu merah mati dan lampu hijau menyala. Pengujian telah selesai.

1. Verifikasi relai pelindung: Pastikan relai merespons kondisi gangguan secara akurat.

2. Uji transformator arus (CT): Mensimulasikan arus tinggi untuk memverifikasi kinerja CT.

3.Mensimulasikan kondisi kesalahan: Menghasilkan arus tinggi untuk menyimulasikan-skenario kesalahan dunia nyata.

4.Kalibrasi: Menyediakan metode yang andal untuk mengkalibrasi peralatan pelindung.

Meningkatkan keandalan sistem: Pastikan sistem proteksi diaktifkan dengan benar jika terjadi kesalahan sebenarnya.

Persiapan & Pengaturan

Hubungkan Injektor Arus Primer ke perangkat yang diuji (misalnya relai atau trafo arus).

Atur level arus yang diinginkan, durasi pengujian, dan mode pengujian (misalnya, arus AC/DC, injeksi langkah, atau arus kontinu).

Injeksi Saat Ini

Injektor menghasilkan arus tinggi dan menyuntikkannya ke sistem yang diuji.

Peralatan uji (misalnya relai) akan merespons dengan mengaktifkan atau menonaktifkan berdasarkan pengaturannya (seperti waktu trip dan ambang batas arus).

Pemantauan & Verifikasi

Pantau respons perangkat pelindung atau trafo arus yang diuji.

Pastikan CT atau relai beroperasi seperti yang diharapkan saat terkena arus uji.

Pencatatan & Pelaporan Data

Hasil tes dicatat untuk analisis dan pelaporan.

Data membantu memverifikasi apakah perangkat proteksi berfungsi dengan benar dalam kondisi kesalahan.

Simulasikan situasi gangguan dengan menyuntikkan arus tinggi yang terkontrol ke sirkuit primer seperti relai atau transformator arus. Arus yang disuntikkan mereplikasi beban berlebih, korsleting, atau kondisi gangguan lain yang ditemui dalam sistem sebenarnya. Menurut persyaratan pengujian, perangkat dapat menghasilkan arus AC dan DC.

1. Pengujian relai proteksi: Verifikasi apakah relai merespons kondisi gangguan dengan benar dan trip sesuai spesifikasi.
2. Pengujian Transformator Arus (CT): Mensimulasikan arus primer yang tinggi untuk menguji keakuratan CT dan memastikan bahwa CT tersebut mengurangi arus relai pelindung dengan benar.
3. Kalibrasi: Pastikan relai dan sistem proteksi lainnya dikalibrasi dengan benar untuk merespons arus gangguan dengan benar.
4. Pemeliharaan dan pemecahan masalah: Digunakan untuk mendiagnosis dan memelihara sistem pelindung untuk memastikan berfungsinya dengan baik.
5. Simulasi kesalahan: Simulasikan kesalahan-di dunia nyata (seperti korsleting, beban berlebih) untuk memverifikasi kinerja sistem proteksi.

1. Landasan & Isolasi Keamanan

Pastikan pemutus, CT, dan sistem proteksi sepenuhnya dimatikan dan diisolasi. Ground semua peralatan dengan benar.

2. Pilih Rentang Arus yang Benar

Pilih penguji dengan arus keluaran yang memadai untuk membuat relai trip atau menjenuhkan CT. Hindari membebani penguji secara berlebihan.

3. Hindari Output Arus Tinggi yang Berkepanjangan

Arus tinggi (di atas 1000A) memanaskan kabel dan komponen internal. Ikuti batas siklus kerja (misal, 1-2 menit ON, lalu dinginkan).

4. Gunakan Kabel Uji yang Memadai

Gunakan kabel pendek dan tebal (misalnya, 50-70mm² per 1000A) dengan sambungan yang rapat untuk mencegah panas berlebih dan penurunan tegangan.

5. Cegah Kontak yang Tidak Disengaja

Terminal keluaran membawa tegangan-rendah yang berbahaya namun arusnya sangat tinggi. Jauhkan orang yang tidak berkepentingan.

6. Amankan Semua Koneksi

Koneksi yang longgar menyebabkan busur api, panas berlebih, dan pembacaan yang salah. Kencangkan semua klem dan baut dengan kuat.

7. Perhatikan Perjalanan Pemutus

Pemutus akan terbuka ketika arus uji melebihi pengaturan proteksi. Beri tahu personel terdekat sebelum pengujian.

8. Catat Suhu Sekitar

Resistansi konduktor berubah seiring suhu (≈0,4%/derajat untuk tembaga). Pembacaan yang benar ke suhu referensi standar (20 derajat atau 75 derajat).

9. Debit Setelah Pengujian

Kapasitor atau induktor internal dapat menyimpan energi sisa. Tunggu hingga "pengosongan selesai" sebelum melepaskan kabel.

10. Kalibrasi & Perawatan Reguler

Kalibrasi setiap tahun untuk memastikan ammeter, pengatur waktu, dan keakuratan keluaran. Periksa kabel, terminal, dan kipas pendingin secara teratur.
